Принцип работы гибридного автомобиля

Гибрид — это машина, где бензиновый мотор и электропривод работают в паре, как два музыканта в одном дуэте. Один силён на «дальних нотах», другой блестяще берёт «высокие». В городе гибрид едет тише и ест меньше топлива за счёт электротяги и рекуперации, на трассе экономит за счёт того, что ДВС работает в наиболее эффективной зоне.

Что такое гибрид и чем он отличается от ДВС и электромобиля

Определение. Гибридный автомобиль использует два источника: двигатель внутреннего сгорания (ДВС) и электропривод (электромотор + тяговая батарея). Оба могут работать по отдельности и вместе — в зависимости от ситуации.

Базовая идея. Электромотор перехватывает «пики» — старт с места, подъём, обгон. В эти моменты ДВС не приходится выкручиваться до неэффективных оборотов, он остаётся в своей «комфортной зоне», где тратит меньше топлива и меньше шумит. Итог — мягкий отклик на газ и ощутимая экономия в городе.

Почему это экономит и делает тише.

• В пробках машина часто трогается на электротяге — нулевой расход бензина и почти тишина.

• При равномерном ходе гибрид умеет катиться с отключённым ДВС или поддерживать скорость минимальными усилиями.

• При торможении часть кинетической энергии возвращается в батарею (рекуперация), а не сжигается в колодках.

• В разгоне момент электромотора «с нуля» подхватывает машину, так что ускорение получается живее, чем у схожего по мощности ДВС-авто.

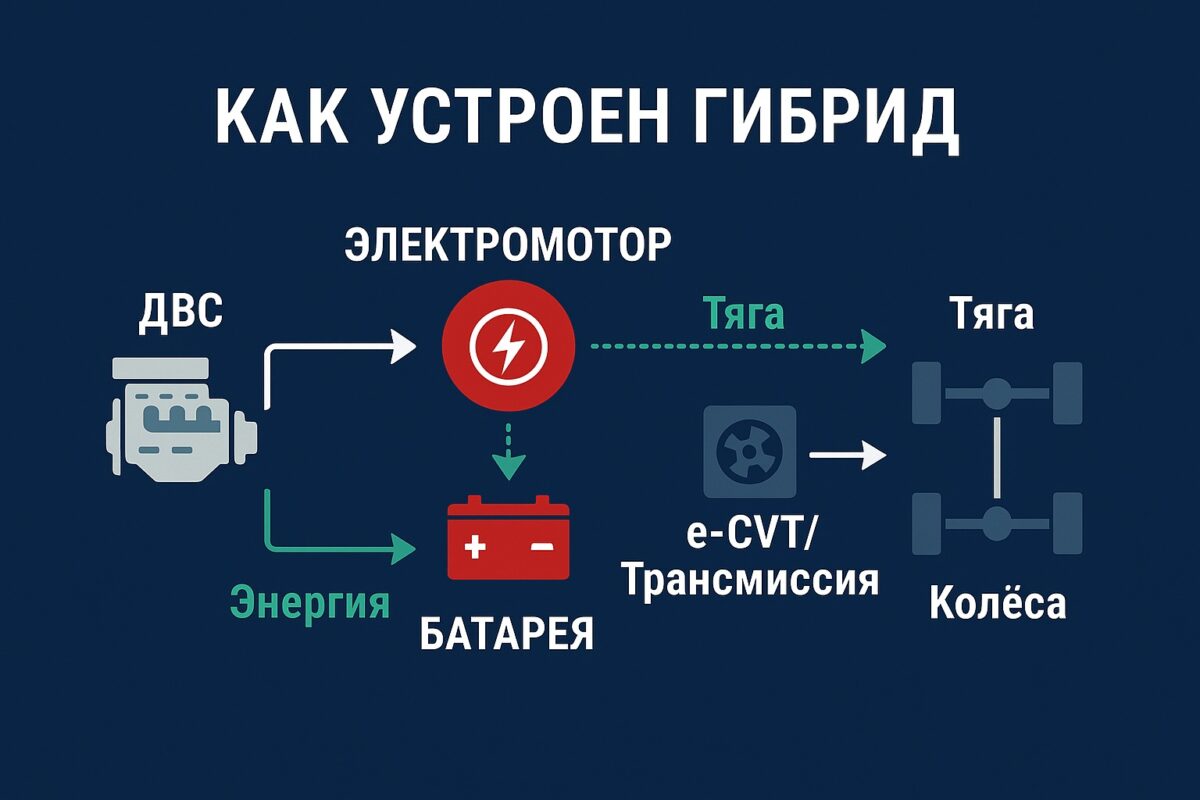

Из чего состоит гибрид

ДВС (часто по циклу Аткинсона/Миллера).
Такие двигатели настроены на высокую эффективность: изменённые фазы газораспределения уменьшают потери на «прокачку» смеси. Минус — чуть скромнее тяга на низких оборотах, но её как раз и «докладывает» электромотор.

Электромотор(ы) и генератор(ы).
В гибридах нередко два электрических агрегата (на японских схемах их часто называют MG1 и MG2): один отвечает за пуск/генерацию и управление оборотами ДВС, второй — тянет машину. В сумме они обеспечивают и плавность, и рекуперацию, и тот самый «электро-рывок» на старте.

Тяговая батарея и BMS.

• NiMH — долговечные «рабочие лошадки», устойчивы к циклированию и холоду, встречаются в классических HEV.

• Li-ion — легче и энергоёмче (актуально для PHEV с большим EV-пробегом), зато чувствительнее к перегреву/переохлаждению.
  За всем следит система управления батареей (BMS): она держит заряд в безопасном «окне», следит за температурой и балансом ячеек.


Инвертор и DC-DC-конвертер, HV-проводка.
Инвертор превращает энергию батареи в «силу» для мотора и обратно — при рекуперации. DC-DC понижает высокое напряжение до 12 В для обычной бортсети. Высоковольтные кабели выделены оранжевым цветом — это не просто стиль, а стандарты безопасности.

Трансмиссия — как смешивают потоки мощности.

• e-CVT / планетарный редуктор (power-split): фирменная «фишка» многих японских гибридов — плавно делит и суммирует усилия ДВС и электромотора без ступеней передач.

• Параллельная схема с обычной КПП: электромотор встроен в разрыв между ДВС и коробкой.

• e-AWD (электрополнопривод): переднюю ось тянет ДВС/электроузел, заднюю — отдельный электромотор. Получается полный привод без длинного кардана — быстрее реакция и меньше потерь.

Архитектуры гибридов (как устроены схемы)

Микрогибрид (start-stop/мотор-генератор)

Это «самый пороговый» уровень гибридности. По сути — умный стартер-генератор: глушит ДВС на светофоре, быстро запускает его обратно и подбирает энергию при замедлении.
Экономия в реальной жизни — около 5–15%, но езды «на токе» нет: тягу всегда даёт ДВС. Плюс — простота и цена, минус — эффект заметен в городе и слаб в трассовом режиме.

MHEV («мягкий» гибрид)

Небольшой электромотор помогает ДВС при трогании и подхвате с низов, сглаживает «ямы» турбины и бережёт топливо. Батарея компактная, напряжение 12/24/48 В.
EV-режима нет, но старт получается мягче, а расход — ниже, чем у чистого ДВС.

Параллельный HEV

И ДВС, и электромотор механически связаны с колёсами. Могут работать по отдельности или вместе, добавляя друг друга по запросу педали газа.
Гибкость режимов, хорошая экономия в городе, а на трассе — адекватный аппетит без розетки.

Последовательный HEV (REX)

Колёса крутит только электромотор, ДВС — генератор для подзарядки. По ощущениям — «как электромобиль без розетки»: линейная тяга и тишина, пока работает на батарее.
Идеален для города; на трассе эффективность зависит от калибровок и запаса батареи.

Смешанный (power-split)

Сердце — планетарный механизм (e-CVT), который «делит» мощность: позволяет ДВС работать в эффективной зоне, а электромотору — подмешивать тягу или рекуперировать без ступеней.
За это любят «классические» японские гибриды: плавность, надёжность, предсказуемая экономия.

PHEV (подключаемый)

Это HEV с розеткой. Заряжается от сети, едет на электротяге десятки километров, а дальше — как обычный гибрид.
Лучшее из двух миров, если можете заряжаться дома/на работе: по городу почти «электрокар», в поездках — без «зарядной тревоги».

e-AWD

Полный привод за счёт того, что разные оси вращают разные двигатели: ДВС — одну, электромотор — другую.
Прибавка к проходимости и устойчивости без тяжёлого кардана: быстрее отклик и тонкая дозировка момента по осям.

Сводка по типам

Энергопотоки в реальных режимах

Старт / пробка.
Машина трогается электромотором: нулевой выхлоп, мягкий отклик, колодки и сцепление отдыхают. ДВС подключается позже — когда нужно держать темп или подзарядить батарею.

Равномерное движение (круиз).
Авто поддерживает скорость минимальными усилиями: ДВС работает в «сладкой зоне» эффективности, электропривод подравнивает поток мощности. При хорошем заряде возможен «скольжок» на электротяге, а лишняя энергия — уходит в батарею.

Ускорение / подъём.
Оба мотора работают в сумме: момент электромотора с нуля «подхватывает», ДВС добавляет лошади сверху. Так достигается бодрый разгон без «воющего» мотора.

Торможение / спуск.
Электромотор превращается в генератор: колёса заряжают батарею. Если батарея полна или холодна — часть торможения берут на себя обычные тормоза (BMS ограничит рекуперацию).

Прогрев / мороз.
Приоритет — тепловой комфорт и ресурс. Система может чаще включать ДВС для прогрева и поддержания батареи в рабочем окне температур. Экономия зимой обычно ниже — это нормально.

Подсказка к инфографике: пять карточек-сценариев со стрелками «кто крутит кого» и цветовой индикацией: тяга (к колёсам), заряд (к батарее), отключённый модуль (серый).

Батареи и управление энергией

NiMH vs Li-ion.

• NiMH: неприхотливы, терпят частые циклы и холод, часто в классических HEV. Чуть тяжелее и менее энергоёмки.

• Li-ion: легче и «вместительнее» — идеальны для PHEV и длительной EV-езды. Любят тёплый, но не жаркий климат и аккуратный тепломенеджмент.


Окно SOC.
Гибриды редко заряжают батарею «до краёв» и не высаживают её «в ноль». Типичное рабочее окно — примерно 30–80%: так BMS продлевает срок службы ячеек и держит запас для рекуперации.

Охлаждение и климат.
У батареи есть своя вентиляция/охлаждение. Пыльные воздуховоды и жара — враги ресурса; как и экстремальный холод, который временно «сжимает» доступную ёмкость и ограничивает рекуперацию.

Деградация: что ускоряет и что бережёт.

• Ускоряет: длительное хранение при высоком SOC, жаре и без движения; частые «полные» циклы у PHEV.

• Бережёт: умеренные заряды (для PHEV — не обязательно 100% каждый день), чистые воздуховоды, регулярные поездки для циркуляции теплоносителей и «разминки» ячеек.


В итоге батарея — не «расходник на сезон», а полноценный узел с собственной защитой и мозгами. Если помогать ей элементарной гигиеной (чистый воздуховод, адекватные режимы заряд/разряд), она отблагодарит стабильной тягой и долгой жизнью.

Сколько экономит гибрид: цифры и формулы

Почему в городе экономия выше, чем на трассе.
В городе гибрид часто едет на электротяге, а при торможении возвращает энергию в батарею — вы меньше жжёте бензин и реже трогаете тормоза. На трассе рекуперировать почти нечего: вы держите постоянную скорость, и львиную долю работы делает ДВС. Гибрид всё равно эффективнее аналогичного ДВС (за счёт «комфортной зоны» мотора), но разница уже скромнее.

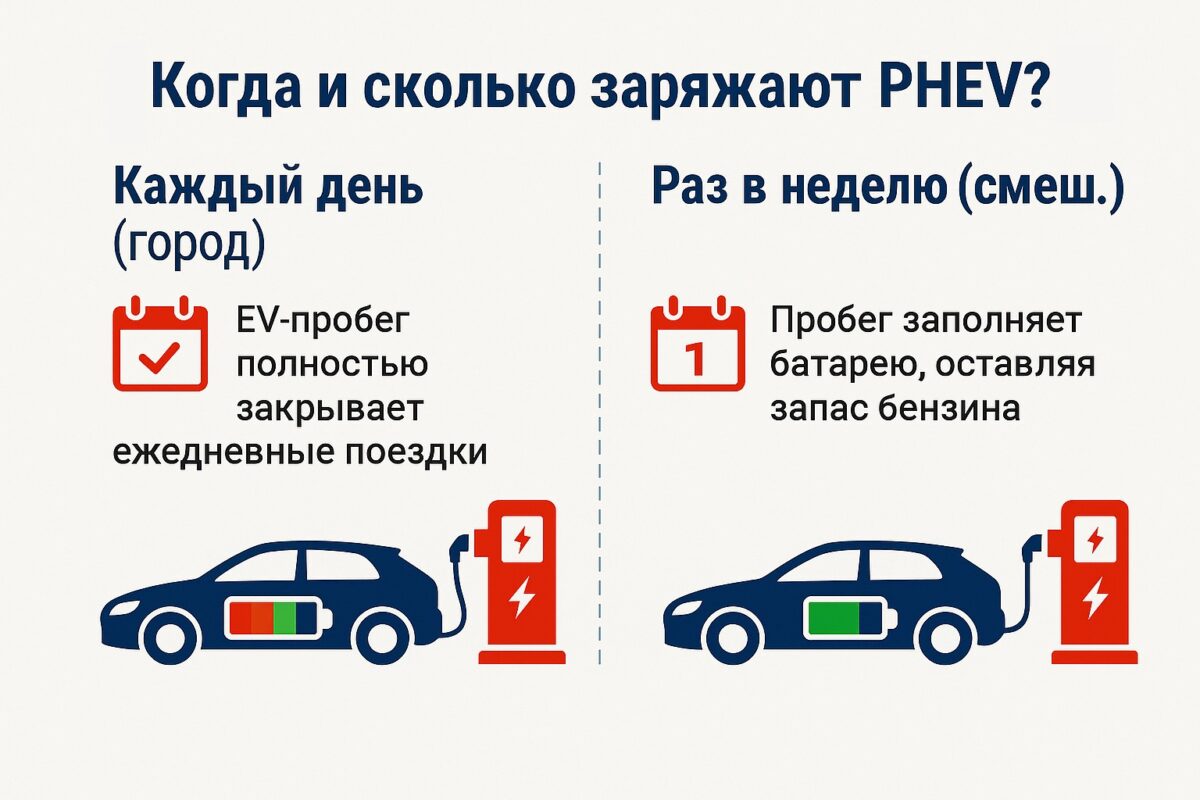

PHEV: «заряжаю каждый день» vs «раз в неделю».

• Ежедневная зарядка. Левовая доля городских поездок уходит в чистый EV-режим — максимум экономии и тишины.

• Заряжаю раз в неделю. EV-километров заметно меньше: батарея «кончается» после первых 40–60 км, дальше едете как на HEV.


Мини-калькулятор TCO (вставьте свои числа):
Затраты = (л/100 × км/100 × цена бензина) + (кВт⋅ч/100 × км/100 × тариф) + ТО + налоги/страховки − льготы/субсидии

Подсказка: для PHEV разбейте пробег на EV-часть и «бензиновую», посчитайте их отдельно и сложите.

Пример:
Предположим, 15 000 км в год. Бензин — 60 ₽/л, электричество — 6 ₽/кВт⋅ч.

• Бензиновый аналог: 7,9 л/100 км → 1 185 л → 71 100 ₽/год.

• HEV в смешанном цикле: допустим 4,7 л/100 км → 705 л → 42 300 ₽ (экономия ~28,8 тыс.).

• PHEV, заряжаю каждый будний день. EV-пробег 9 600 км (48 недель × 5 дней × 40 км), остальное 5 400 км на бензине.

• Электричество: 18 кВт⋅ч/100 × 96 = 1 728 кВт⋅ч → 10 368 ₽.

• Бензин: 5,0 л/100 × 54 = 270 л → 16 200 ₽.

• Итого: 26 568 ₽ (экономия vs ДВС ≈ 44,5 тыс.).

• PHEV, заряжаю раз в неделю. EV-доля ~1/6 пробега (50 км из 300 км/неделю) → 2 500 км на токе, 12 500 км на бензине.

• Электричество: 18 × 25 = 450 кВт⋅ч → 2 700 ₽.

• Бензин: 5,0 × 125 = 625 л → 37 500 ₽.

• Итого: 40 200 ₽ (экономия vs ДВС ≈ 30,9 тыс.).


Вывод: экономия гибрида сильно «привязана» к вашему режиму и привычкам зарядки.

Плюсы

• Меньше расход и расходов на топливо, особенно в городе.

• Тишина и плавность: EV-старт — это комфорт.

• Тяга с нуля: электромотор «везёт» без турбоямы.

• Реже меняете колодки/диски — часть торможения берёт рекуперация.

• e-AWD: полный привод без кардана — быстрый отклик на скользком.


Минусы

• Больше сложных узлов → выше цена покупки, требовательность к сервису HV-систем.

• На «чистой» трассе выгода скромнее (рекуперировать нечего).

• Масса/багаж у PHEV: батарея «съедает» литры и килограммы.

• Локальная доступность сервиса: важно, кто и где умеет чинить HV.


Безопасность и обслуживание HV-систем

• Оранжевые кабели = высокое напряжение. Это не декоративно. Там межконтактные реле и сервис-петля (размыкатель), которые отключают HV-цепь.

• Базовые правила: не лезем в HV-часть без допуска; следим за вентиляцией батареи, чистим её фильтры; держим подальше от мусора воздухозаборы.

• Типичные работы: контроль охлаждающей жидкости инвертора/электромотора, замена масла/ATF в редукторе e-CVT по регламенту, очистка вентилятора батареи, обновления ПО.

• Интервалы — по модели. У разных марок регламенты отличаются: сверяйтесь с мануалом и дилерским TSB.


Как выбрать гибрид под свои задачи

Сначала — несколько честных вопросов себе:

• Город/трасса? Сколько процентов пробега — пробки и светофоры.

• Есть ли где заряжать? Дом/работа/ТЦ — это про PHEV.

• Климат? Жара и сильный мороз влияют на батарею и экономию.

• Таскаете прицеп/ездите по просёлку? Тогда смотрим на e-AWD и допуски по буксировке.


Быстрые ориентиры:

• Много города → HEV или PHEV (максимум экономии).

• Много трассы → HEV; PHEV даст смысл, если заряжаете перед поездкой и часть пути — город.

• Скользко/грунт → e-AWD-версии.


Чек-лист для б/у гибрида:

• SOH батареи (здоровье, не только проценты заряда).

• Ошибки HV и история ТО (сканером, не «на слух»).

• Состояние вентканалов/вентилятора батареи.

• Охлаждение инвертора (утечки/чистота).

• Доступность сервиса и запчастей по вашей модели.


С таким подходом гибрид работает на вас: экономит тогда, когда это важнее всего, и не добавляет лишней головной боли.

Японские гибриды:

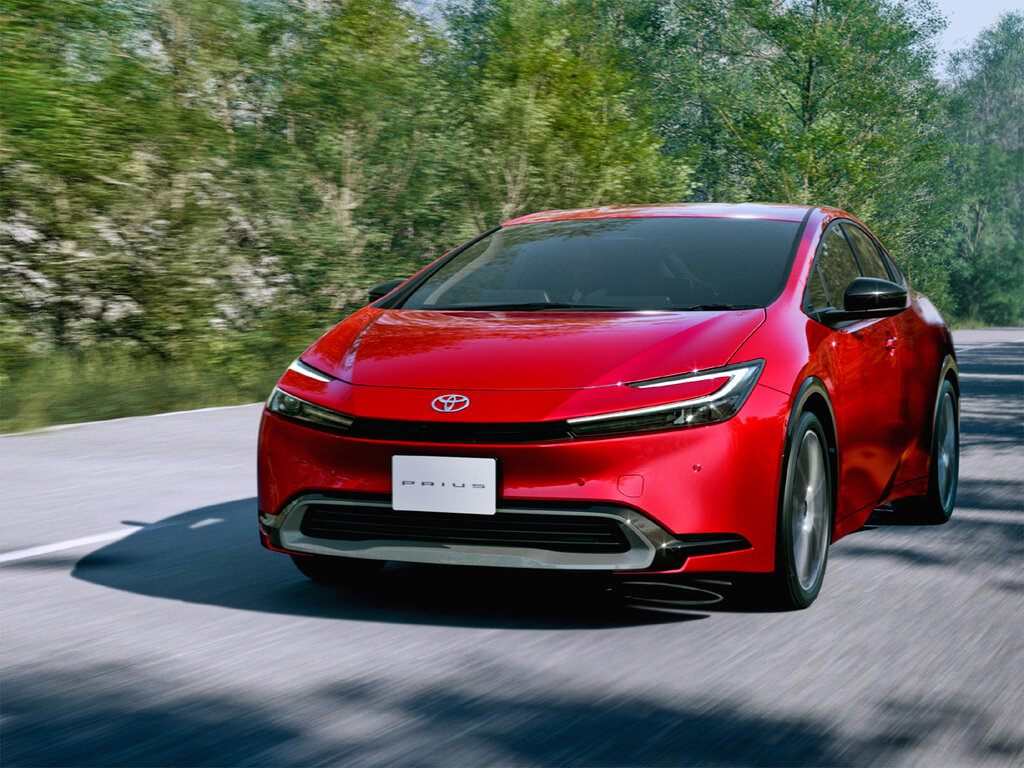

Toyota Prius — HEV / PHEV (power-split, e-CVT)

— Эталон эффективности: ровный ход, понятная логика энергопотоков, большой рынок запчастей и профильного сервиса. В ряде версий доступен электрический привод задней оси (e-Four).
— Для кого: ежедневные поездки, такси, аккуратный стиль вождения.
— Проверьте: тип тяговой батареи (на разных рынках встречаются NiMH и Li-ion), состояние вентканалов и вентилятора батареи, историю обслуживания инвертора и планетарного узла; для PHEV — реальный EV-пробег и здоровье батареи (SOH). (Для PHEV: Prius PHV)

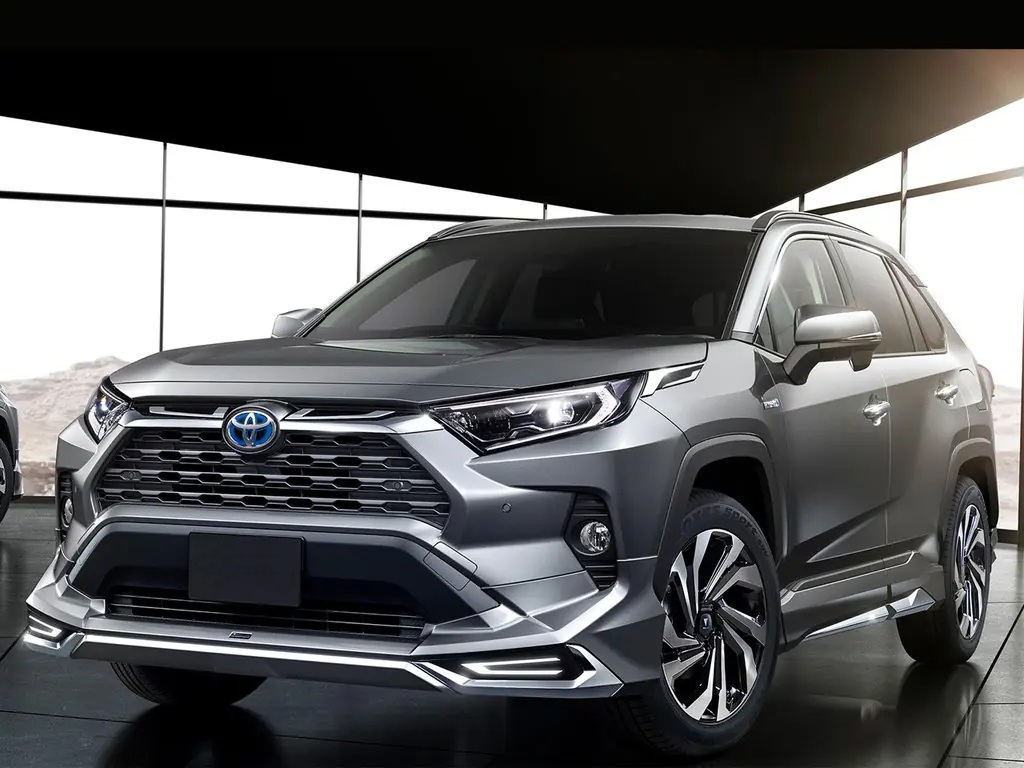

Toyota RAV4 Hybrid — HEV (power-split, e-AWD с электрозадней осью)

— Семейный кроссовер с хорошей тягой «с нуля» и умеренным расходом, быстрый отклик e-AWD без кардана.
— Для кого: дача, детские секции, загородные поездки, уверенность зимой.
— Проверьте: работу заднего электромотора (e-AWD), состояние охлаждения инвертора, отсутствие ошибок HV; при активной зимней эксплуатации полезен регулярный осмотр разъёмов и гермовводов.

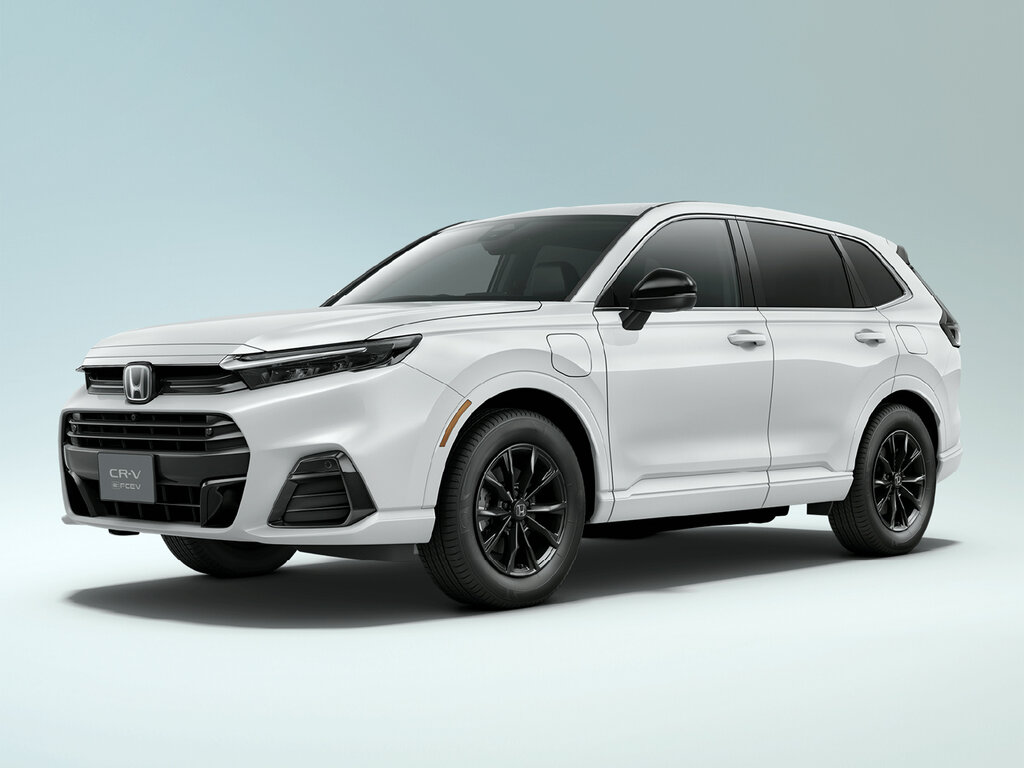

Honda CR-V e:HEV — HEV (i-MMD: преимущественно последовательная схема с муфтой на крейсерских скоростях)

— Очень плавная и тихая работа в городе, просторный салон, экономичный пригород. На скорости ДВС может подключаться напрямую для лучшей эффективности.
— Для кого: семейные маршруты, смешанный цикл с акцентом на город.
— Проверьте: состояние гибридного блока управления, охлаждение силовой электроники, корректность работы муфты на высоких скоростях; обслуживание по регламенту i-MMD.

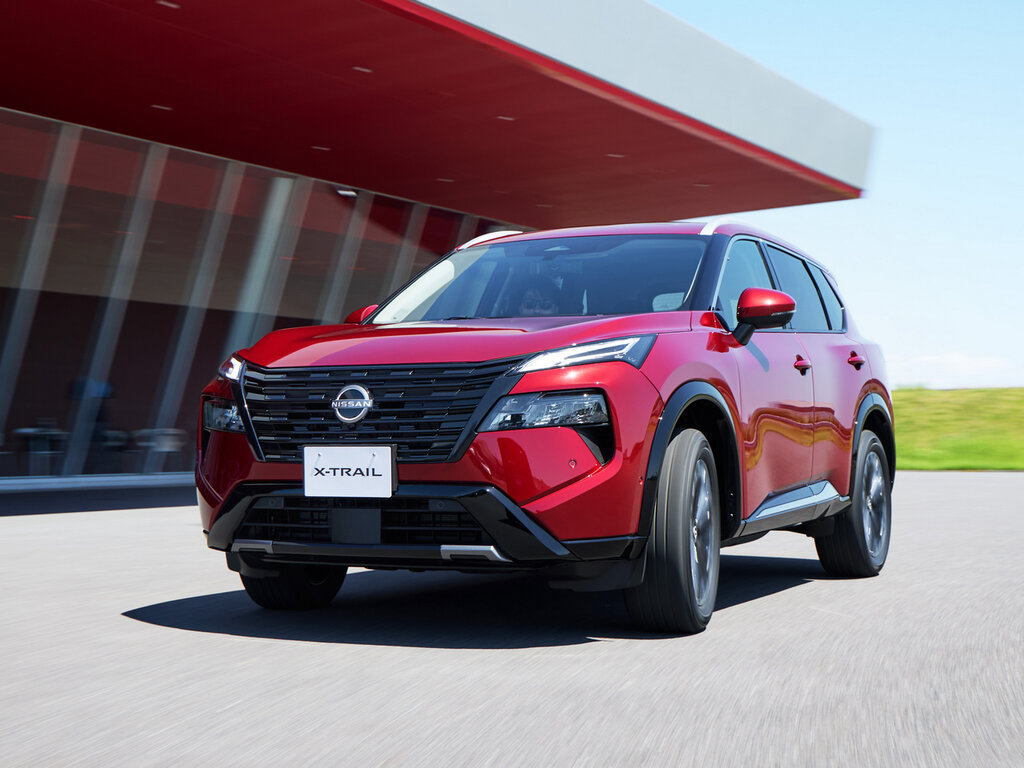

Nissan X-Trail e-POWER — HEV (в основе последовательная схема; опция e-4ORCE e-AWD)

— «Электромобильные» ощущения без розетки: колёса крутят электромоторы, ДВС работает генератором; e-4ORCE тонко распределяет момент между осями.
— Для кого: город и пригороды, частая зима, кто хочет тягу EV без инфраструктуры зарядок.
— Проверьте: работу генераторного ДВС под нагрузкой, баланс тяги в e-4ORCE, отсутствие перегрева силовой электроники на длительных подъёмах.

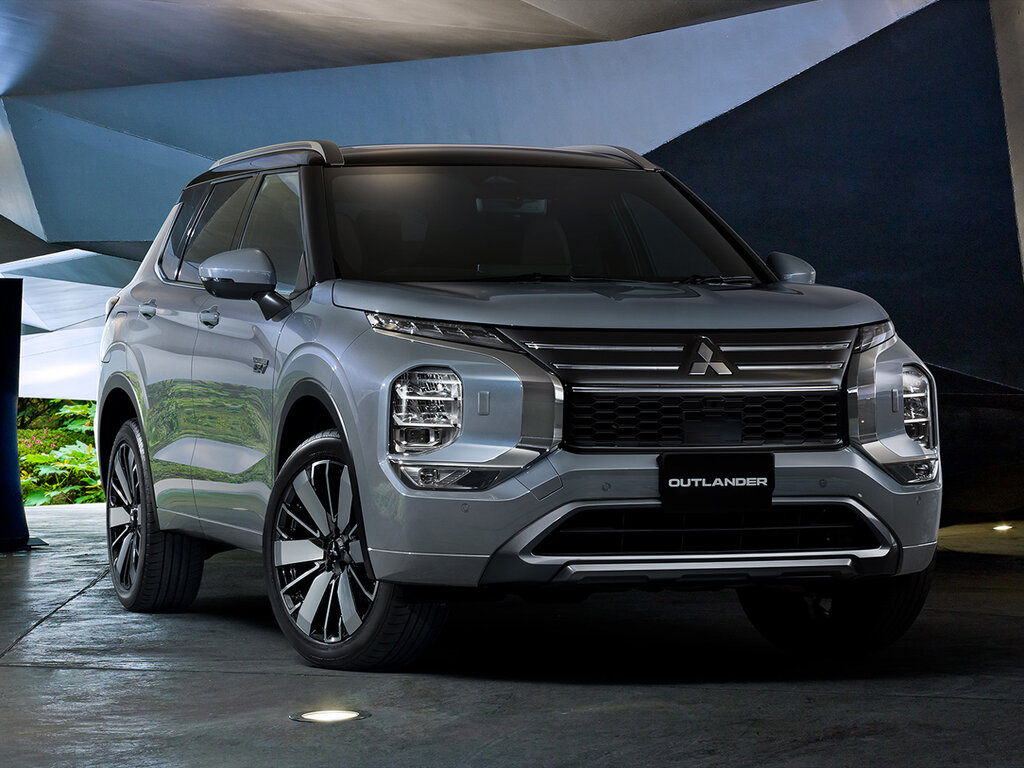

Mitsubishi Outlander PHEV — PHEV (двухмоторный e-AWD, режимы EV/Save/Charge)

— Реальный городской EV-пробег плюс уверенные дальние поездки на бензине; гибкое распределение момента по осям, удобные режимы управления зарядом.
— Для кого: «дом-работа-дом» с ежедневной подзарядкой и регулярные путешествия; загород круглый год.
— Проверьте: ресурс и SOH батареи, корректность работы зарядного контура (AC), состояние заднего электромотора и редуктора, эффективность рекуперации.

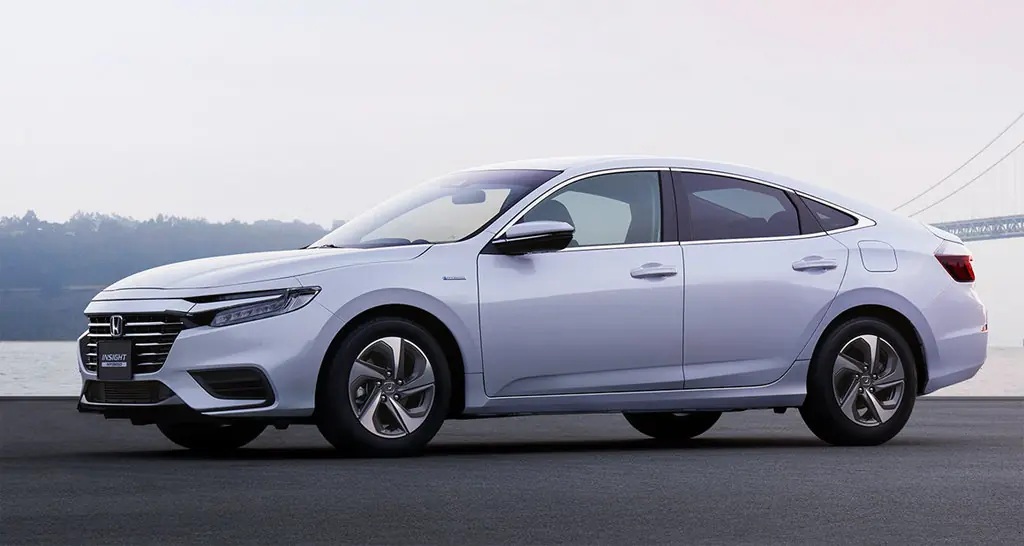

Honda Insight / Accord e:HEV — HEV (i-MMD, седаны)

— Экономичные и «взрослые» по езде: низкий центр тяжести, тихий крейсер, понятный расход. На вторичном рынке часто — удачный баланс цены и технологии.
— Для кого: много трассы и смешанный цикл, любители классического седана.
— Проверьте: историю прошивок гибридной системы, охлаждение инвертора, отсутствие ошибок по высоковольтному контуру.

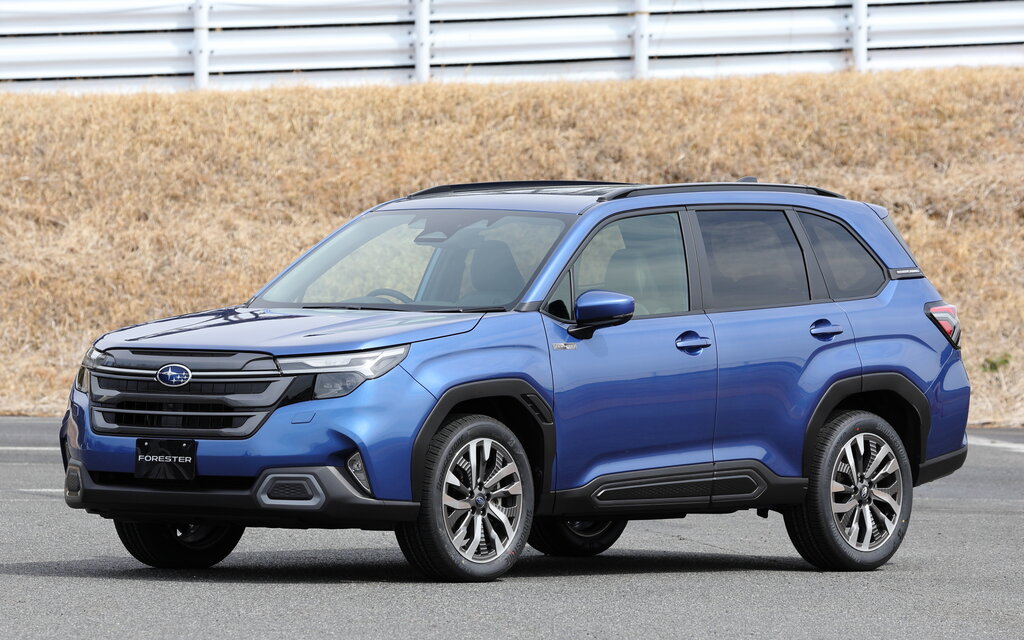

Subaru Forester e-Boxer — HEV (параллельная схема с небольшим электромотором в трансмиссии)

— Симметричный полный привод и предсказуемая управляемость; гибридный ассист улучшает отклик, но длительной езды «на токе» почти нет.
— Для кого: загородные маршруты, просёлок, снежные регионы; практичный семейный кроссовер.
— Проверьте: состояние вариатора и гидротрансформатора, работу электромотора-ассистента, отсутствие перегрева при длительной буксовке.

Частые мифы и короткие ответы (FAQ)

«Гибрид всегда едет без бензина».
Нет. Полноценную поездку на электричестве дают только подключаемые гибриды (PHEV), и то на ограниченную дистанцию — обычно несколько десятков километров в городе. Классические HEV могут кратковременно катиться на электротяге на низкой скорости, но это вспомогательный режим, а не полноценная замена бензину.

«Можно ехать без батареи».
Практически нет. Высоковольтная батарея — сердце гибридной системы: без неё не будет пуска, ассиста и рекуперации, электронные блоки уйдут в аварийный режим. Единственное, на что можно рассчитывать при внезапной проблеме, — минимальное перемещение в безопасное место, и то не на всех моделях. Отдельная 12-вольтовая батарея не заменяет тяговую.

«Обслуживание всегда дороже».
Не обязательно. Плановые операции по ДВС и ходовой у гибридов похожи на обычные машины, а из-за рекуперации тормоза служат дольше. Дороже становятся работы по высоковольтной части и электронике, и тут всё упирается в доступность профильного сервиса и запчастей. Ресурс батареи сильно зависит от условий, но при нормальной эксплуатации она служит годами (типичный коридор — 5–15 лет).

«Зимой гибрид бесполезен».
Работает. Экономия действительно ниже: чаще включается ДВС для прогрева, рекуперация может ограничиваться холодной батареей. Но старт остаётся плавным, а версии с e-AWD добавляют устойчивости на скользком. Что важно: следить за чистотой воздуховодов батареи, использовать предпусковой прогрев/прекондиционирование, вовремя менять салонный фильтр и ставить зимние шины.

Гибрид особенно оправдан, если ваша рутина — это город и пригороды с частыми остановками, а тишина и плавность важнее «спортивной» динамики. Максимизируйте выгоду так: выберите архитектуру под задачи (HEV — для смешанного цикла без розетки; PHEV — если есть ежедневная возможность зарядки; e-AWD — если часто зима и загород), заряжайте PHEV регулярно, поддерживайте батарею «в комфортных условиях» (чистые вентканалы, адекватные температуры), следите за давлением в шинах и ездите ровно. Тогда расход и стоимость владения предсказуемо снизятся без компромиссов по удобству.
